Osee LCM215-HDR+ 21.5 Inch Full HD Field Production Monitor User Manual

1. ভূমিকা

Thank you for choosing the Osee LCM215-HDR+ 21.5 Inch Full HD Field Production Monitor. This monitor is designed for professional video production, offering a 1500-nit ultra-high brightness panel, excellent backlight uniformity, and comprehensive input/output options. This manual provides essential information for the safe and efficient use of your monitor, including setup, operation, maintenance, and troubleshooting.

2. নিরাপত্তা তথ্য

• পাওয়ার সাপ্লাই: Use only the specified power adapter. Ensure the power source matches the monitor's requirements.
• বায়ুচলাচল: Do not block ventilation openings. Ensure adequate airflow around the monitor to prevent overheating.
• জল এবং আর্দ্রতা: Keep the monitor away from water, rain, and high humidity. Do not operate with wet hands.
• পরিষ্কার করা: পরিষ্কার করার আগে বিদ্যুৎ সংযোগ বিচ্ছিন্ন করুন। নরম, শুকনো কাপড় ব্যবহার করুন। তরল ক্লিনার বা অ্যারোসল এড়িয়ে চলুন।
• হ্যান্ডলিং: মনিটরটি সাবধানে পরিচালনা করুন। এটিকে ফেলে দেওয়া বা তীব্র আঘাত করা এড়িয়ে চলুন।
• মেরামত: মনিটরটি নিজে মেরামত করার চেষ্টা করবেন না। সমস্ত পরিষেবা যোগ্য কর্মীদের কাছে পাঠান।

3. প্যাকেজ বিষয়বস্তু

আপনার প্যাকেজে সমস্ত আইটেম উপস্থিত আছে কিনা তা যাচাই করুন:

• Osee LCM215-HDR+ 21.5 Inch Full HD Ultra-High Brightness Field Production Monitor
• ভি-মাউন্ট ব্যাটারি প্লেট
• সান হুড
• C-Stand Adapter
• Custom Foam Mold
• ডেস্কটপ স্ট্যান্ড ফুট
• পাওয়ার ক্যাবল
• ব্যবহারকারীর ম্যানুয়াল
• Osee 1-Year Limited Warranty Card

4. পণ্য শেষview

The Osee LCM215-HDR+ is an upgraded version of the LCM215-HDR monitor, featuring a new 1500-nit ultra-high brightness panel with excellent backlight uniformity. This super 1500-nit screen is approximately 3-4 times brighter than other field monitors, allowing outdoor shooting in direct sunlight without image washout. It does not require a sun hood during use. The LCM215-HDR+ monitor supports various connectors, including 2Ch 3G/HD/SD-SDI input, 1Ch video input, 1 HDMI input, and 1Ch 3G/HD/SD-SDI output. It supports most audio and video formats. The monitor's compatibility makes it suitable for various application scenarios, whether placed on a table, mounted on a rod using a C-stand adapter, or transmitting signals and images wirelessly. It offers superior software functions, including built-in SDR/HDR 3DLUTs. The LCM215-HDR+ provides 30 SDR 3DLUTs to convert log modes to REC 709 for major camera brands like FUJIFILM, GoPro, JVC, Panasonic, RED, and Sony. Additionally, it offers 14 HDR 3DLUTs to further convert log modes.

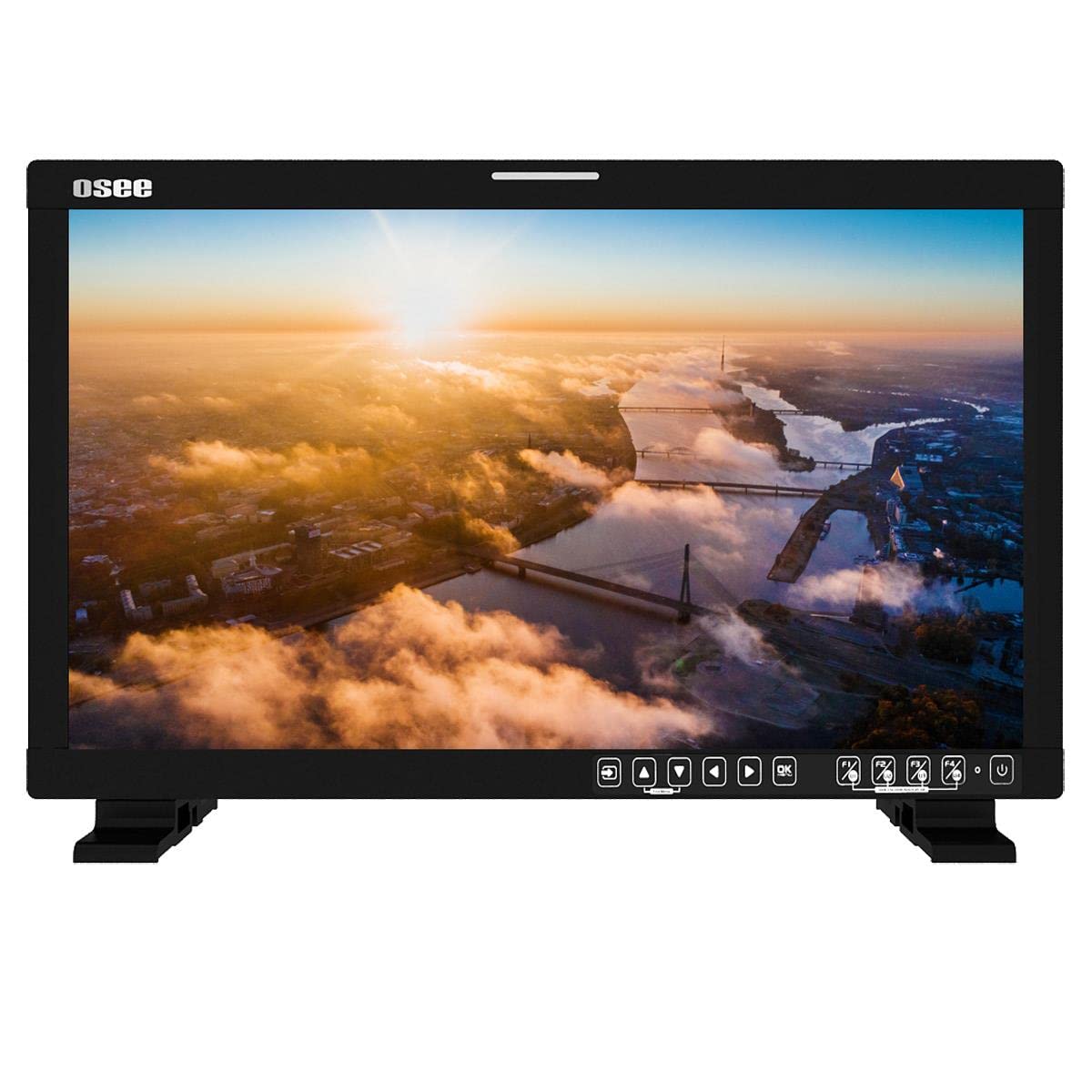

চিত্র 4.1: সামনে view of the Osee LCM215-HDR+ monitor, displaying a vibrant landscape scene.

চিত্র 4.2: পার্শ্ব view of the Osee LCM215-HDR+ monitor, showing its slim profile and robust build.

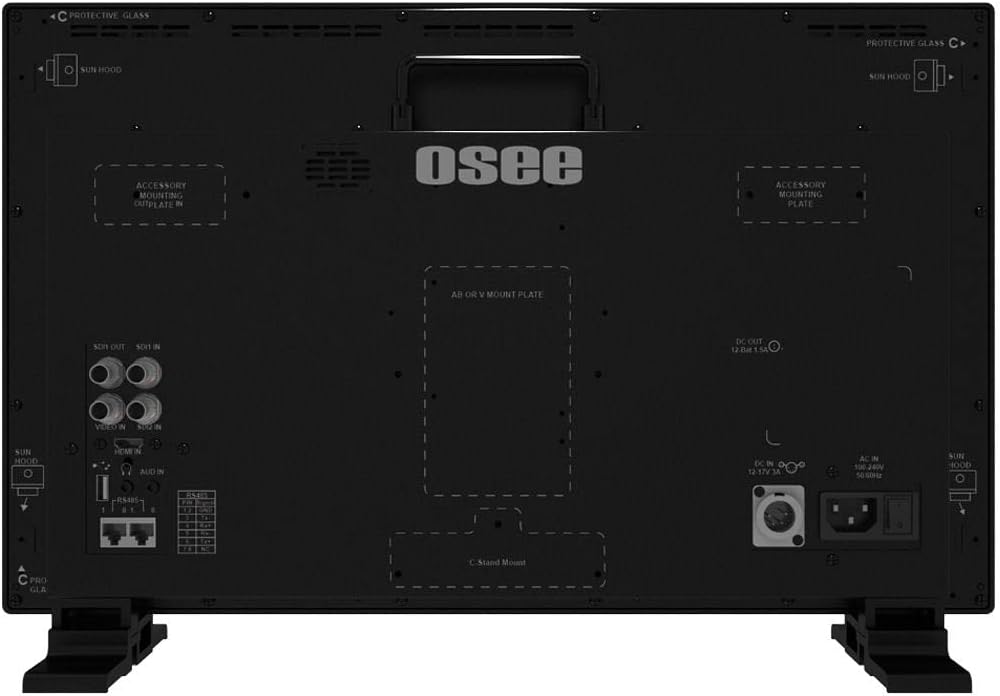

চিত্র 4.3: পিছন view of the Osee LCM215-HDR+ monitor, highlighting various input/output ports including SDI, HDMI, and power connections.

Figure 4.4: Osee LCM215-HDR+ monitor displayed with its included accessories: sun hood, C-stand adapter, and V-mount battery plate.

Figure 4.5: Two Osee LCM215-HDR+ monitors in a field production setting, displaying video content from cameras.

5. সেটআপ

৪.২ মনিটর মাউন্ট করা

• ডেস্কটপ ব্যবহার: Attach the provided desktop stand feet to the bottom of the monitor. Ensure they are securely fastened.
• C-Stand Mounting: Use the included C-stand adapter to mount the monitor onto a C-stand or other compatible rod. Secure the adapter firmly to the monitor and the stand.
• Accessory Mounting Plates: The monitor features accessory mounting plates on the rear for additional equipment.

5.2 পাওয়ার সংযোগ

1. Connect the power cable to the AC input port on the rear of the monitor.
2. Plug the other end of the power cable into a suitable power outlet (100-240V AC).
3. Alternatively, attach a V-mount battery to the V-mount battery plate for portable operation.

5.3 ইনপুট সংযোগ

The LCM215-HDR+ supports multiple input types:

• SDI: Connect your 3G/HD/SD-SDI sources to the SDI IN ports. The monitor has 2 SDI inputs.
• নাটকের: Connect your HDMI source to the HDMI IN port.
• ভিডিও: Connect analog video sources to the Video IN port.

The monitor also features 1Ch 3G/HD/SD-SDI output for looping through signals to other devices.

6. অপারেটিং

6.1 পাওয়ারিং অন/অফ

Press the power button located on the front panel to turn the monitor on or off. The power indicator light will illuminate when the monitor is on.

6.2 মেনু নেভিগেশন

Use the control buttons on the front panel to navigate the on-screen display (OSD) menu. Typically, there are buttons for menu access, navigation (up/down/left/right), and selection (enter).

6.3 ইনপুট নির্বাচন

Access the input menu via the OSD to select the desired input source (SDI 1, SDI 2, HDMI, Video).

6.4 Brightness and Picture Settings

Adjust brightness, contrast, saturation, and other picture parameters through the OSD menu. The LCM215-HDR+ offers a super bright 1500-nit display, ideal for outdoor viewing

6.5 LUT Functions

The monitor includes built-in 3DLUTs for color management:

• SDR 3DLUTs: Access 30 SDR 3DLUTs to convert log modes from major camera brands (FUJIFILM, GoPro, JVC, Panasonic, RED, Sony) to REC 709.
• HDR 3DLUTs: Utilize 14 HDR 3DLUTs for advanced log mode conversions.

These functions are accessible through the OSD menu, allowing you to apply them to your input signal for accurate monitoring.

6.6 অডিও আউটপুট

The monitor features a built-in speaker for audio monitoring. Adjust the volume through the OSD menu.

7. রক্ষণাবেক্ষণ

7.1 পরিষ্কার করা

• পর্দা: নরম, লিন্ট-মুক্ত কাপড় দিয়ে আলতো করে পর্দাটি মুছুন। একগুঁয়ে দাগের জন্য, সামান্য ঘষুনampকাপড়ে পানি অথবা স্ক্রিন-নির্দিষ্ট পরিষ্কারের দ্রবণ দিয়ে ঘষুন (সরাসরি স্ক্রিনে স্প্রে করবেন না)।
• শরীর: মনিটরের সি মুছে ফেলুনasing একটি নরম, শুকনো কাপড় দিয়ে ঘষুন। ঘষিয়া তুলিয়া ফেলিতে সক্ষম ক্লিনার বা দ্রাবক এড়িয়ে চলুন।

7.2 স্টোরেজ

When not in use for extended periods, store the monitor in a cool, dry place, away from direct sunlight and extreme temperatures. Use the custom foam mold and original packaging for protection during transport or storage.

7.3 Battery Care (V-Mount)

If using a V-mount battery, follow the battery manufacturer's guidelines for charging, discharging, and storage to maximize battery life and performance.

8. সমস্যা সমাধান

• ক্ষমতা নেই:
  • পাওয়ার তারটি মনিটর এবং পাওয়ার আউটলেট উভয়ের সাথে সুরক্ষিতভাবে সংযুক্ত কিনা তা পরীক্ষা করুন৷
  • If using a V-mount battery, ensure it is charged and properly attached.
  • পাওয়ার আউটলেট কার্যকরী কিনা তা যাচাই করুন।
• কোন সংকেত নেই:
  • Ensure the input source (camera, video switcher) is powered on and outputting a signal.
  • Check that the video cables (SDI, HDMI, Video) are securely connected to both the source and the monitor.
  • মনিটরের OSD মেনুতে সঠিক ইনপুট উৎস নির্বাচন করা হয়েছে কিনা তা যাচাই করুন।
  • Confirm the signal format from your source is supported by the monitor (refer to Specifications).
• Image Problems (Distorted, Flickering, Incorrect Colors):
  • Check the video cable for damage or loose connections. Try a different cable if possible.
  • Reset the monitor's picture settings to default via the OSD menu.
  • Ensure the correct LUT is applied, or disable LUTs to check the raw signal.
  • If the issue persists, try connecting a different video source to isolate the problem.
• কোনো অডিও নেই:
  • Check the audio settings in the OSD menu and ensure the volume is not muted or set too low.
  • Verify that the input source is sending an audio signal.

If you encounter issues not covered here, please contact Osee customer support.

9. স্পেসিফিকেশন

10. ওয়্যারেন্টি এবং সমর্থন

The Osee LCM215-HDR+ monitor comes with a 1-year limited warranty. Please refer to the warranty card included in your package for detailed terms and conditions. For technical support, service, or further inquiries, please visit the official Osee webআপনার স্থানীয় পরিবেশকের সাথে যোগাযোগ করুন অথবা ওয়ারেন্টি দাবির জন্য ক্রয়ের প্রমাণ হিসেবে আপনার ক্রয়ের রসিদটি রাখুন।
