ভূমিকা
Thank you for choosing the TOMZON T4W Foldable Camera Drone. This manual provides essential information for the safe operation, setup, and maintenance of your drone. Please read this manual thoroughly before operating the drone to ensure proper use and to avoid damage or injury.
The TOMZON T4W is a beginner-friendly FPV drone equipped with a 2K camera, offering features such as Altitude Hold, Headless Mode, One Key Fly, and various intelligent flight functions like Circle Fly, Self Spin, Trajectory Fly, and Gravity Mode. Its foldable design and included handbag make it highly portable.
নিরাপত্তা নির্দেশিকা
ড্রোন চালানোর সময় সর্বদা নিরাপত্তাকে অগ্রাধিকার দিন। এই নির্দেশিকাগুলি অনুসরণ না করলে আঘাত, ড্রোনের ক্ষতি বা সম্পত্তির ক্ষতি হতে পারে।
- Operate the drone in open areas, away from people, animals, buildings, and obstacles.
- Do not fly near airports or restricted airspace. Check local regulations before flying.
- পরিচালনার সময় ড্রোন থেকে নিরাপদ দূরত্ব বজায় রাখুন।
- প্রতিটি উড্ডয়নের আগে নিশ্চিত করুন যে সমস্ত প্রোপেলার নিরাপদে সংযুক্ত এবং ক্ষতিগ্রস্ত না হয়েছে।
- Do not operate the drone in strong winds, rain, or other adverse weather conditions.
- Keep hands and face away from rotating propellers.
- Supervise children when they are operating the drone.
- Only use original TOMZON parts and accessories.
- Do not attempt to modify the drone or its components.
- Be aware of the drone's battery level and the Low-Power/Signal Alarm to prevent unexpected landings.
প্যাকেজ বিষয়বস্তু
প্যাকেজে সমস্ত আইটেম উপস্থিত আছে কিনা তা যাচাই করুন:
- TOMZON T4W Foldable Drone
- রিমোট কন্ট্রোলার
- Rechargeable Drone Batteries (x2)
- ইউএসবি চার্জিং কেবল
- অতিরিক্ত প্রোপেলার
- Propeller Guards (optional)
- স্ক্রু ড্রাইভার
- ব্যবহারকারী ম্যানুয়াল (এই দস্তাবেজ)
- পোর্টেবল হ্যান্ডব্যাগ
Image: The TOMZON T4W drone, its remote controller with a smartphone attached, two drone batteries, and the included portable handbag, illustrating the complete package contents.
পণ্য ওভারview
ড্রোন উপাদান
- ভাঁজযোগ্য বাহু: Allow for compact storage and portability.
- প্রপেলর: লিফট এবং থ্রাস্টের জন্য চারটি প্রধান প্রোপেলার।
- মোটর: Power the propellers.
- 2K ক্যামেরা: Front-mounted camera with 90° adjustable lens for capturing photos and videos.
- ব্যাটারি কম্পার্টমেন্ট: Located at the rear of the drone.
- নির্দেশক আলো: ফ্লাইট এবং পরিচালনার সময় অবস্থা সম্পর্কিত তথ্য প্রদান করুন।
- টিএফ কার্ড স্লট: Supports 4-128G TF cards for direct storage of media (TF card not included).
রিমোট কন্ট্রোলার
- কন্ট্রোল স্টিকস: থ্রটল/হাঁকি দেওয়ার জন্য বাম স্টিক, সামনে/পিছনে/বাম/ডানে নড়াচড়ার জন্য ডান স্টিক।
- ফোন হোল্ডার: সামঞ্জস্যযোগ্য clamp to secure your smartphone for FPV viewing
- One Key Take-off/Landing Button: Simplifies initial flight and landing.
- গতি স্যুইচ বোতাম: ৩টি ফ্লাইট গতির মধ্যে টগল করে।
- হেডলেস মোড বোতাম: Activates headless flight.
- ছবি/ভিডিও বোতাম: ছবি ক্যাপচার করে অথবা ভিডিও রেকর্ডিং শুরু/বন্ধ করে।
- ক্রমাঙ্কন বোতাম: For gyroscope calibration.
সেটআপ
1. ব্যাটারি চার্জ করা
Before first use, fully charge both drone batteries and the remote controller battery (if applicable). Use the provided USB charging cable. The indicator light on the charger will change when charging is complete.
2. Installing Drone Battery
- Unfold the drone arms.
- Insert a fully charged battery into the battery compartment at the rear of the drone until it clicks into place.
3. Propeller Installation (if needed)
If propellers are not pre-installed, attach them according to the markings (A and B) on the propellers and drone arms. Ensure they are securely fastened.
৩. রিমোট কন্ট্রোলার ব্যাটারি ইনস্টল করা
Open the battery compartment on the back of the remote controller and insert the required batteries (usually AA, not included) according to polarity markings.
5. APP ডাউনলোড করা হচ্ছে
জন্য অনুসন্ধান করুন the official TOMZON drone app (refer to the packaging or quick start guide for the exact app name) on your smartphone's app store (iOS App Store or Google Play Store) and install it. This app is required for FPV viewing and advanced flight functions.
১. ড্রোন এবং রিমোট কন্ট্রোলার জোড়া লাগানো
- ড্রোনটি একটি সমতল, স্তরের পৃষ্ঠে রাখুন।
- Power on the drone by pressing the power button. The drone's indicator lights will flash.
- রিমোট কন্ট্রোলারে পাওয়ার।
- Push the left control stick (throttle) all the way up, then all the way down. The drone's indicator lights will become solid, indicating successful pairing.
7. Connecting to Wi-Fi (FPV)
- After pairing, go to your smartphone's Wi-Fi settings.
- Connect to the Wi-Fi network named "TOMZON-T4W-XXXXXX" (or similar, check drone label).
- Open the TOMZON drone app. You should see the live FPV feed from the drone's camera.
Operating the Drone
বেসিক ফ্লাইট কন্ট্রোল
- One Key Take-off: Press the One Key Take-off button on the remote controller. The drone will automatically ascend to a certain height and hover.
- Throttle (Left Stick Up/Down): Controls the drone's altitude.
- Yaw (Left Stick Left/Right): Rotates the drone horizontally.
- Forward/Backward (Right Stick Up/Down): ড্রোনটিকে সামনে বা পিছনে নিয়ে যায়।
- Left/Right Sideways Flight (Right Stick Left/Right): Moves the drone left or right sideways.
- One Key Landing: Press the One Key Landing button. The drone will slowly descend and land automatically.
Advanced Flight Features
Image: Visual representation of the drone's three adjustable speed modes, the simplicity of one-key start, the functionality of headless mode, and the stability provided by altitude hold.
- উচ্চতা ধরে রাখা: The drone maintains a consistent altitude, making it easier to control and capture stable footage. This feature is automatically active.
- মাথাবিহীন মোড: When activated, the drone's orientation becomes irrelevant. The drone will move relative to the pilot's position, regardless of which way the drone's front is facing. Press the Headless Mode button to activate/deactivate.
- 3 Speeds Adjust: Press the Speed Switch button on the remote controller to cycle through low, medium, and high-speed modes, suitable for different skill levels and wind conditions.
Intelligent Flight Functions (via APP)
Image: The TOMZON T4W drone executing a 'Circle Fly' stunt, orbiting around a central point in a desert landscape, demonstrating its automated flight capabilities.

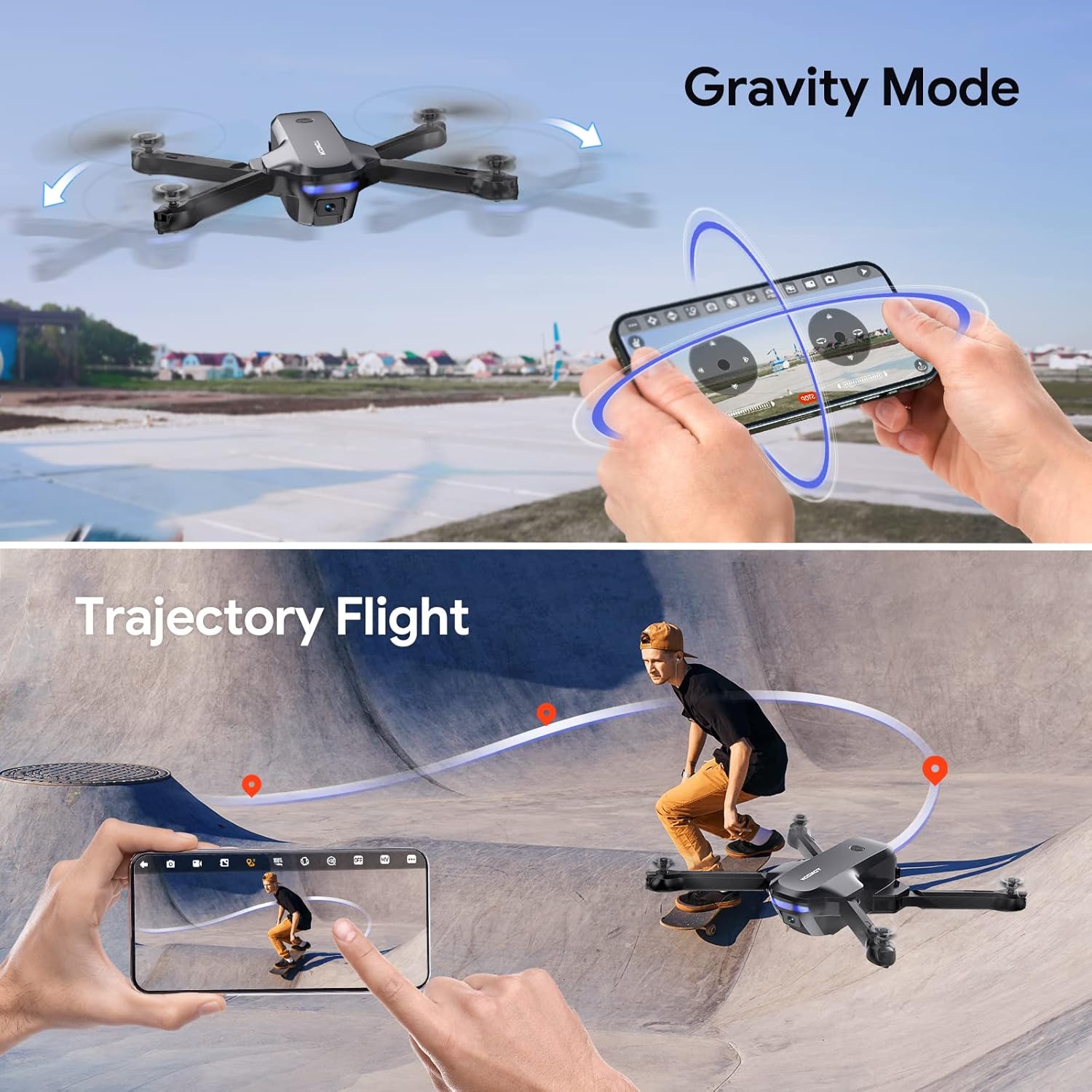

Image: Two distinct intelligent flight modes: 'Gravity Mode' where the drone responds to phone tilting, and 'Trajectory Flight' where the drone follows a pre-drawn path on the app screen.

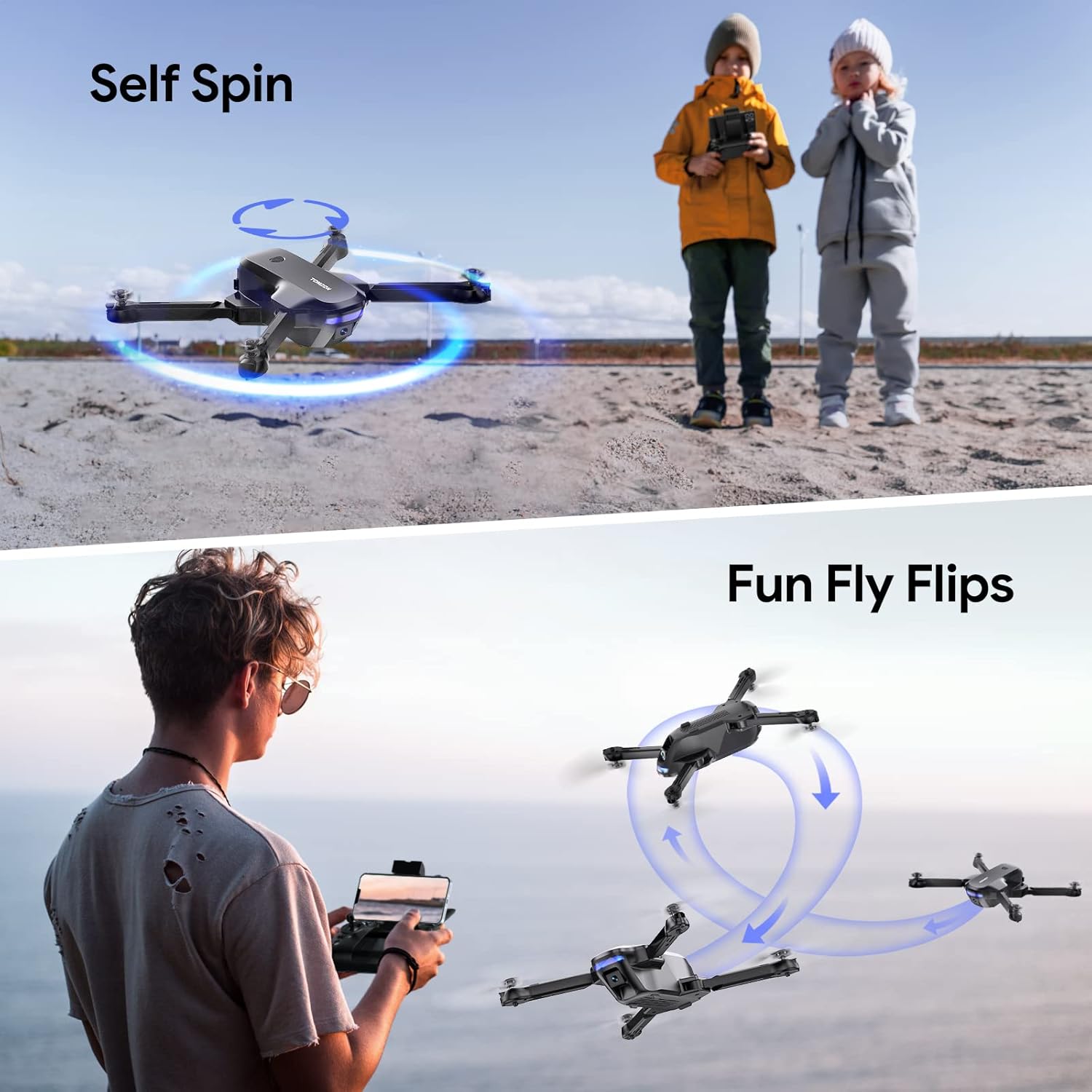

Image: The drone performing a 'Self Spin' maneuver, rotating in place, and a sequence of 'Fun Fly Flips', showing the drone executing 360-degree rolls in the air.
- সার্কেল ফ্লাই: In the app, select Circle Fly mode. The drone will automatically fly in a circular path around a designated point.
- Self Spin: Activate Self Spin mode in the app, and the drone will rotate in place, providing a dynamic view.
- ট্রাজেক্টরি ফ্লাইট: Draw a desired flight path on your smartphone screen within the app. The drone will follow this trajectory automatically.
- মাধ্যাকর্ষণ মোড: Control the drone's movement by tilting your smartphone. This mode uses the phone's internal gyroscope.
- 3D Flips: While flying, press the 3D Flips button on the remote controller (or activate in app) and push the right stick in a direction to perform a 360° roll. Ensure sufficient altitude before attempting.
Camera Operation and FPV

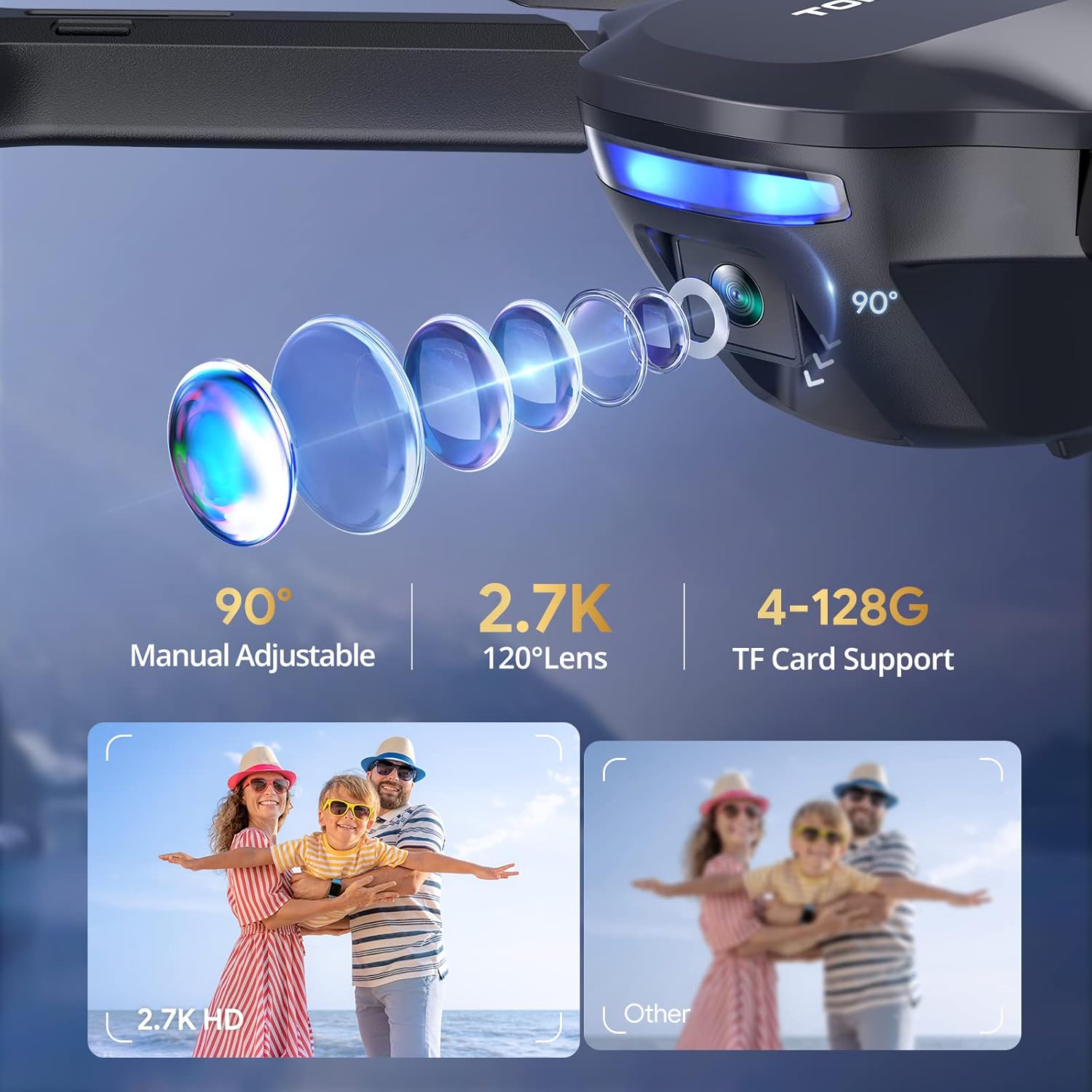

ছবি: ক্লোজ-আপ view of the drone's camera, highlighting its 90-degree manual adjustability, 2.7K resolution with a 120-degree wide-angle lens, and support for 4-128GB TF cards for media storage.
The TOMZON T4W is equipped with a 2K UHD camera for high-resolution photo and video capture, and FPV (First Person View) transmission to your smartphone.
- এফপিভি ট্রান্সমিশন: Once connected to the drone's Wi-Fi and the app is open, you will see a live video feed from the drone's camera on your smartphone screen. The image transmission range is approximately 263 feet.
- Adjustable Camera Lens: The camera lens can be manually adjusted 90 degrees to capture different angles.
- ছবি/ভিডিও ক্যাপচার: Use the dedicated buttons on the remote controller or the controls within the app to take photos or start/stop video recording.
- টিএফ কার্ড সাপোর্ট: For clearer video and image storage, insert a 4-128G TF card (not included) into the drone's TF card slot. Media will be saved directly to the card.
রক্ষণাবেক্ষণ
- পরিষ্কার করা: Use a soft, dry cloth to clean the drone and remote controller. Do not use harsh chemicals or solvents.
- প্রপেলর: Regularly inspect propellers for cracks, bends, or damage. Replace damaged propellers immediately using the provided spare parts.
- মোটর: মোটরগুলিকে ধুলো এবং ধ্বংসাবশেষ থেকে মুক্ত রাখুন। বালুকাময় বা ধুলোময় পরিবেশে কাজ করা এড়িয়ে চলুন।
- ব্যাটারি যত্ন: Store batteries in a cool, dry place. Do not overcharge or over-discharge batteries. If storing for extended periods, charge them to about 50% capacity.
- সঞ্চয়স্থান: When not in use, fold the drone arms and store the drone and all accessories in the portable handbag to protect them from damage.
সমস্যা সমাধান
| সমস্যা | সম্ভাব্য কারণ | সমাধান |
|---|---|---|
| ড্রোন কন্ট্রোলারের সাথে সাড়া দেয় না। | Not paired; Low battery on drone or controller; Out of range. | Re-pair the drone and controller; Charge batteries; Fly within range (328FT). |
| ওড়ার সময় ড্রোন ভেসে ওঠে। | Gyroscope not calibrated; Uneven surface during take-off; Wind interference. | Perform gyroscope calibration on a flat surface; Fly in calm conditions. |
| FPV feed is laggy or disconnected. | Weak Wi-Fi signal; Too far from drone; Interference. | Ensure strong Wi-Fi connection; Fly within image transmission range (263FT); Avoid areas with strong Wi-Fi interference. |
| ড্রোন উড়ছে না। | Low battery; Propellers installed incorrectly; Not paired. | Charge drone battery; Check propeller installation (A/B markings); Ensure successful pairing. |
| Low-Power/Signal Alarm sounds. | Drone battery is low; Drone is losing signal with controller. | Land the drone immediately and replace/recharge battery; Fly closer to the controller. |

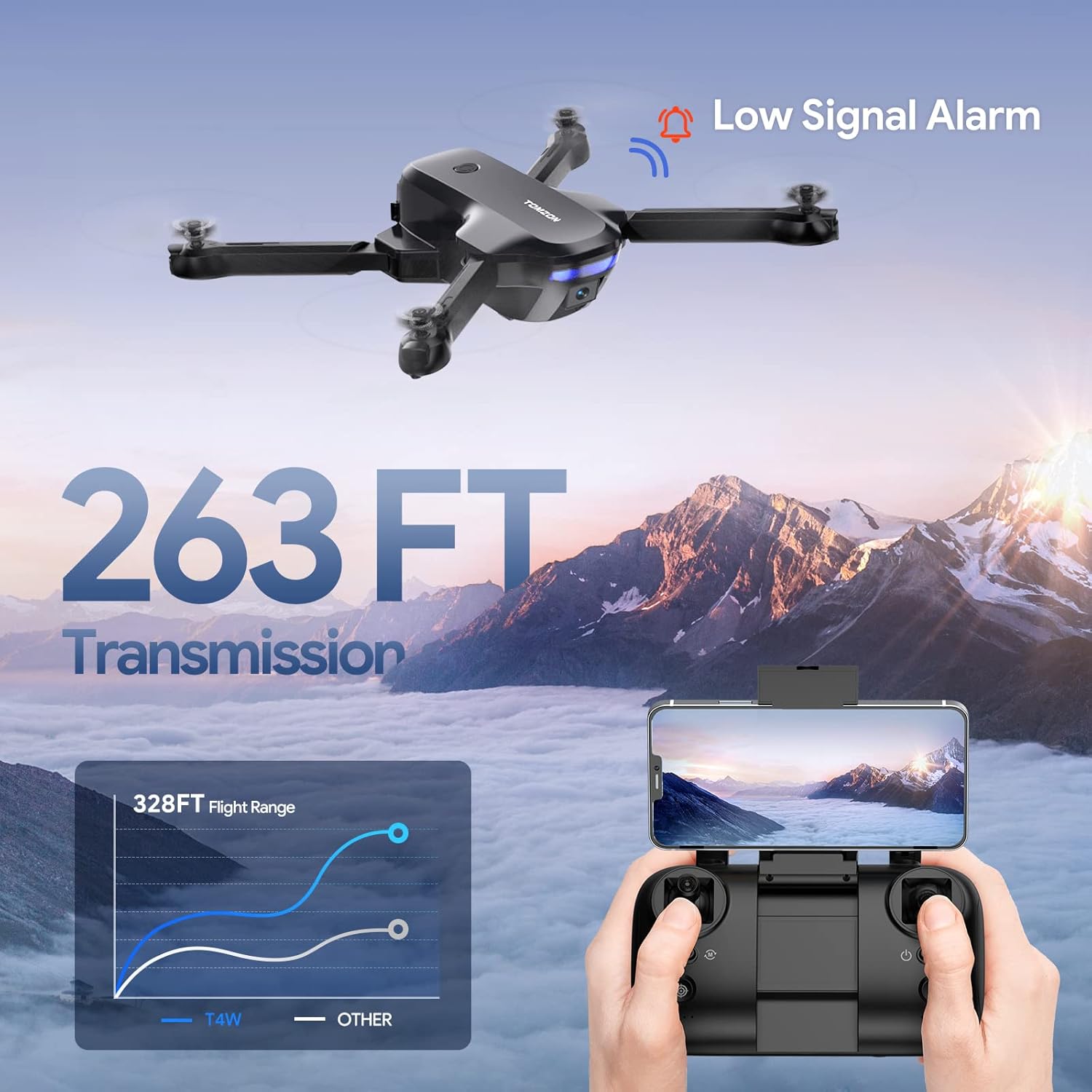

Image: Diagram illustrating the drone's flight range (328FT) and image transmission range (263FT), along with a visual cue for the low signal alarm, emphasizing operational limits and safety warnings.
স্পেসিফিকেশন
| বৈশিষ্ট্য | বিস্তারিত |
|---|---|
| ব্র্যান্ড | টমজোন |
| মডেলের নাম | T4W |
| ক্যামেরা রেজোলিউশন | 2K UHD (2.7K mentioned in feature bullets, 2K in title) |
| ক্যামেরা লেন্স | 120° Wide Angle, 90° Adjustable |
| ফ্লাইট সময় | ২০ মিনিট পর্যন্ত (২টি ব্যাটারি সহ) |
| কন্ট্রোল রেঞ্জ | Approx. 328 FT (100 meters) |
| চিত্র ট্রান্সমিশন পরিসীমা | Approx. 263 FT (80 meters) |
| ওজন | 948 গ্রাম |
| মাত্রা | 21.08 x 21.08 x 5.08 সেমি |
| TF কার্ড সমর্থন | 4-128G (TF card not included) |
| বিশেষ বৈশিষ্ট্য | Altitude Hold, Headless Mode, One Key Fly, 3 Speeds, Circle Fly, Self Spin, Trajectory Flight, Gravity Mode, 3D Flips, Low-Power/Signal Alarm, Portable Handbag |
ওয়্যারেন্টি এবং সমর্থন
For warranty information and technical support, please refer to the warranty card included in your product packaging or visit the official TOMZON webসাইট। ক্রয়ের প্রমাণ হিসেবে আপনার ক্রয়ের রসিদটি রাখুন।
If you encounter any issues not covered in this manual, please contact TOMZON customer service for assistance.
